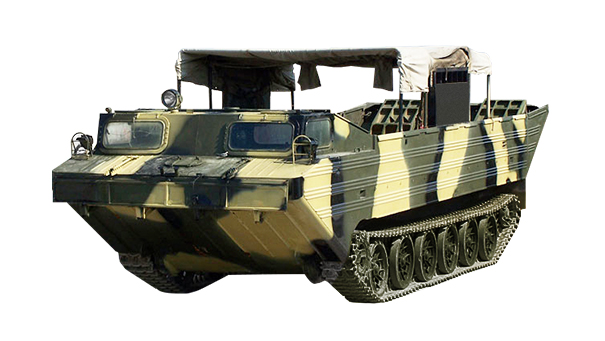

Плавающий транспортер средний ПТС-2, дальнейшая существенно улучшенная модель транспортера ПТС-М, создавался уже в Украине, в городе Луганске на Луганском тепловозостроительном заводе под руководством главных конструкторов С.П. Филонова З.П. и В.П. Колдоба в 1973 году.

При сохранение схемы общей компоновки, подобной своим предшественникам, транспортер оснащен более мощным дизельным двигателем - 522,5 кВт, а его грузоподъемность по суше и на воде увеличена - до 12 тонн, при собственной массе 24,2 тонны.

Транспортер ПТС-2 оборудован бронированной кабиной с фильтровентиляционной установкой, устройством для самовыкапывания и оснащен специальным оборудованием для эксплуатации в морских условиях.

Для погрузки и выгрузки самоходных и несамоходных грузов на грузовую платформу площадью 23,6 м² (8225х2870мм) транспортер ПТС-2 имеет задний откидной борт с двумя аппарелями и однобарабанную реверсивную лебедку с максимальным тяговым усилием в 98,1 кН и длиной троса. - 60 метров. Лебедка может также использоваться для самовытаскивания транспортера при его застревании на труднопроходимой местности и для повышения проходимости в других тяжелых эксплуатационных условиях (снег, болота, вход в воду и выход s нее и других).

Для движения на воде в туннелях кормовой части корпуса смонтированы два 4-х лопастных греб­ных винта правого вращения, диаметром - 700 мм. За гребными винтами скомпонованы водяные рули с  приводом от штурвала, расположенного перед механиком-водителем. Максимальная тяга на швартовах транспортера с грузом - 12 тонн - 28,45 кН.

Для обеспечения живучести транспортера на воде в корпусе установлены два центробежных водооткачивающих насоса с сум­марной подачей - 1950 л/мин, а статический запас плавучести с грузом 12 тонн увеличен - до 46% от полного водоизмещения.

Транспортеры ПТС-2, привлекались вместе с экипажами для проведения работ в зоне затопления на Дальнем Востоке, в 2013 году. С помощью этих машин производилась эвакуация из зон затопления людей, скота и имущест­ва, а также снабжение отрезанных водой населенных пунктов продовольствием, имуществом и ока­зание первой медицинской помощи пострадавшим. Даже мешки с песком для укрепления берегов везли на ПТС-2. На автобусной остановке, можно было увидеть объявление следующего содержа­ния: «С 17 сентября изменилось расписание движения ПТС. Плавающие транспортеры теперь будут отходить из двух точек одновременно в 10-00, 12-00, 14-00, 17-30. От школы № 13 крайний транс­портер отходит в 19-00. Внимание! Возможны изменения расписания в связи с наступлением темно­го времени суток или в связи с ухудшением погодных условий. С расписанием движения транспор­теров можно ознакомиться на информационном экране мобильного комплекса информирования и оповещения населения, находя­щегося на пересечение улиц Ржевского и Комсомольского шоссе».

На базе ПТС-2 разработан и установлен специальный прибор, предназначенный для подводной разработки и выемки золотоносных песков на обводненных участках. На ПТС-2 размещен земенарял производительностью до 100 м³/час твердых частиц с мобильным обогатительным комплексом. Ис­пользуя дополнительное навесное оборудование, теперь уже бывший военный транспортер, может очищать водоемы и их береговые линия от сорняков, скашивать как под водой, так и над уровнем воды растительность (камыш, трава), специальным захватом поднимать со дна водоема затонувшие крупные тяжелые предметы.

Кабина

Кабина сварная, трехместная, закрытого типа, имеет тепловую и противошумовую изоляцию, предназначена для размещения и защиты экипажа, органов управления, электрических и контрольно-измерительных приборов, средств связи, вооружения, калори­фера, фильтровентиляционной установки и другого оборудования. Кроме верхних люков в кабине ПТС-2 имеется герметичная дверь кузова, которой нету ПТС-М.

К верхнему наклонному листу снаружи кабины приварены кнехты для зачаливания и буксировки ПТС-2 на воде. К нижнему на­клонному листу внутри кабины приварен кронштейн для установки направляющего ролика троса лебедки. В передней носовой части имеется лючок с крышкой, для выдачи троса лебедки при использование ее для самовытаскивания транспортера на суше.

Корпус

Корпус транспортера предназначен для размещения экипажа, установки агрегатов и механизмов, обеспечения плавучести транс­портера, а также для размещения переправляемых грузов. Корпус является островом, соединяющим в единое целое все агрегаты и механизмы транспортера, воспринимающим все нагрузки, возникающие при передвижение и преодоление препятствий транспор­тером. Корпус состоит из каркаса, обшивки, кабины, грузовой платформы и откидного борта. Корпус образован из бортовых лис­тов, поперечных и продольных балок, стоек, раскосов, двух шахт для гребных винтов и днища, сваренных между собой.

В закрытом положении герметизация откидного борта с корпусом ПТС-2 обеспечивается поджатием уплотнительного профиля к резиновому уплотнителю, уложенному в профильную коробку по контуру торца грузовой платформы. Откидной борт открывается или закрывается с помощью гидросистемы оборудования для самоокапывания (в моделях 94-х годов самоокапыватель не устанавливался). В случае ее неисправности, а также при подготовке к работе оборудования для самоокапывания открытие борта произ­водится вручную с помощью механизма подъема (опускания) откидного борта.

Грузовая платформа

Грузовая платформа служит для установки и крепления переправляемых грузов. Основ­ными частями грузовой платформы являются две колеи. Каждая колея расположена си­мметрично оси транспортера на балках каркаса и состоит из трех съемных и одной не съем­ной проезжих частей. Между колеями установлены съемные капоты и решетки, которые закрывают двигатель, агрегаты силовой передачи, топливные и масляные баки.

Двигатель

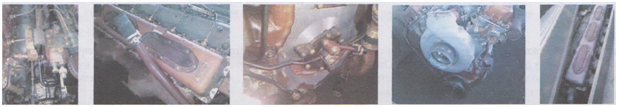

В транспортере установлен четырехтактный быстроходный дизель В-46-5 с жидкостным охлаждением, с непосредственным впрыском топлива (многотопливный) с наддувом.

Двигатель имеет следующие конструктивные особенности:

- вращение от коленчатого вала к ротору нагнетателя передается через центробежную фрикционную муфту, поэтому при непо­движном коленчатом вале ротор свободно поворачивается;

- двигатель оборудован объединенным сливом топлива из форсунок. Слив топлива осуществляется в переднюю группу баков, ко­торые должны быть свободными, без противодавления. В связи с этим передняя группа баков должна не дозаправляться на 8-10 литров. Разрешается переднюю группу баков заправлять полностью и из нее начинать выработку топлива;

- на двигателе установлена двухпозиционная муфта привода топливного насоса закрытого типа, позволяющая менять угол опере­жения подачи топлива;

- на топливном насосе применен трехпозиционный упор рейки. Установка упора рейки должна соответствовать применяемому топливу;

- к топливному насосу ПК-12М из системы смазки двигателя подводится масло дл смазки трущихся поверхностей насоса и регулятора;

- система питания двигателя топливом обеспечивает при работе двигателя непрерыв­ный поток топлива с помощью топливного насоса в количестве 60-70 литров в час;

- на двигателе в приводе управления топливным насосом установлена тяга с упругим звеном. Наличие упругого звена включает необходимость регулировки гарантированного зазора между рычагом регулятора топливного насоса и винтом максимальных оборотов в положение полностью выжатой педали подачи топлива. Тяга имеет пружинный механизм с предварительной затяжкой пружины - 8 кгс;

- в системе смазки двигателя установлен центробежный фильтр МЦ-1 (центрифуга) предназначенный для тонкой очистки масла от механических примесей;

- на двигателе установлен генератор, получающий вращение от коленчатого вала через  гидромуфту;

- двигатель имеет полости обогрева верхних и нижних половин картера, подключаемые к системе подогрева двигателя;

- двигатель установлен  на оси транспортера и крепится четырьмя опорами на постаменте рамы;
